羽岛HASHIMA HN-870CS检针机



HASHIMA(羽岛)株式会社中国总代理                                    日本原装生产

羽岛(昆山)产业机器有限公司中国代理店

上海青木实业发展有限公司

上海羽岛贸易有限公司                                       HN-780G为美国GAP公司专用!

HASHIMA(羽岛)株式会社柬埔寨总代理

青木实业针车(柬埔寨)有限公司

HASHIMA(羽岛)株式会社缅甸总代理

青木实业针车(缅甸)有限公司

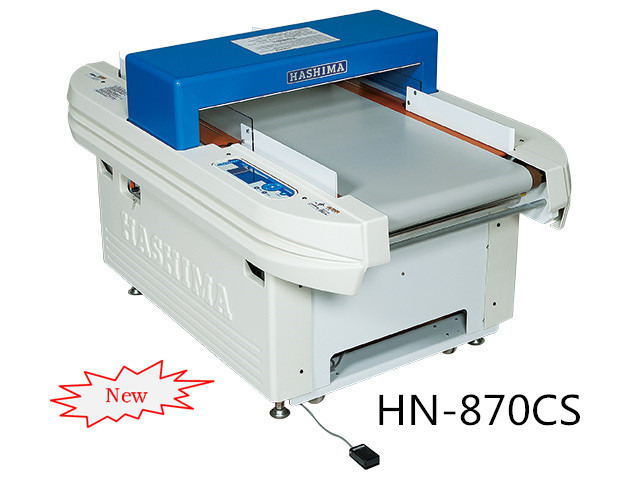

羽岛HN-870CS新款皮带输送式检针机         新产品新登场,火热预定中!



                  世界首发新标准(Auto Pre Checker)

                   120mm高度,可检出Ø0.8mm铁球!

   点检测试一次完成,原本繁琐的点检效率大幅提升!

采用新型磁头

采用新型探测线圈,并使机体本身和磁铁达到最合比,和之前的机器相比,大大提升异物检出的能力。

120mm高的磁头可检出0.8mm的铁球

均一灵敏度区域扩大

检出的敏感度不均一大幅减少。商品的通过性大大提升。

Auto Pre Checker(自动检出点检功能)

之前的检针机在开始作业前进行点检,对各个线圈进行逐一检查。

标准配置PreChecker Bar(特殊测试块)配备专用程序,对各线圈的检出反应自动进行确认。

点检作业的简便化,可使生产效率大幅提升。选配专用打印机可打印保存检测结果。



产品名称 传送式检针机
型号 HN-870CS HN-780G(gap专用)
检知方式 磁力诱导方式
检测传感度 直径0.8毫米的铁球以上

 传感度调节

100级灵敏度调节
检知宽度 600毫米
检知高度 120毫米(标准)
警报方式 大型液晶,鸣响
使用电源 单相
机械尺寸 1650mm(L)X1050mm(W)X920mm(H)
重量 約250kg
导向装置

标准装置

良品计数器 标准装置
特点

    新型磁头的使用……采用优化的磁体排列和检测线圈,检针能力比常规机器极大提高,让铁球0.8mm检测高度从100mm提高至120mm。                         新设计数字式电路……一改以往的模拟处理
  大型蓝屏页晶显示器……采用大型蓝屏液晶显示器,机器操作方便可非常直观的显示各种数据。
  精密的灵敏度设定……将以往的10级灵敏度更改为100级,使机器实现更为精密的灵敏度设定。
  增强了抗干扰能力,在以往无法使用的工厂环境中仍可正常作业。
  配备有重起功能……不需要重复的手动启动机器,在一定的间隔时间内机器会自动启动。此功能可使检测工作非常顺利的进行。
  节能设计……控制电能的无味消耗,为地球环境的可持续发展而变化。
  各种诊断模式,使机器的可信性得到了很大的提升……自诊断模式即为,线圈断线情况下信号输出衰减的自诊断、“维护者”模式下外界干扰有无的判断,使机器的维修、保养工作变得非常容易。
  检针作业过程的存储……配备了大容量的存储器,使检针作业过程得以保存。在检针作业管理方面,若有效的使用此存储功能,可大大提高检针作业的精准性。另外,通过连接数据读取器或电脑提取检针过程数据,使本机得到更广泛、有效的使用。(选配)

可选装配

检测高度140MM:可检出铁球直径1.0MM;
检测高度160MM:可检出铁球直径1.2MM;
检测高度180MM:可检出铁球直径1.5MM

 收购羽岛HASHIMA各类二手检针机,免费估价,高价收购!

HASHIMA(羽岛)株式会社中国総代理店                生産国日本

羽島(昆山)産業機械有限公司中国代理店

上海靑木実業発展有限会社

上海羽島貿易有限会社

HASHIMA株式会社カンボジア総代理

靑木ミシン(カンボジア)有限公司         HN-780Gは 米国GAP会社専用

靑木ミシン(ミャンマー)有限公司



コンベア検針機 HN-870CS/HN-780G

コンベア検針機 HN-870C

世界発の新基準
鉄球φ0.8mmを120mm高で検出。

Auto PreChecker 一括検出テストが可能!
大きく作業効率がUP!

新型センサー採用

新形サーチコイルの開発と磁石の配置関係を最適化し、従来機に比較して異物検出能力が大きく向上しました。
検出口120mm高で鉄球φ0.8mmの検出を可能にしました。

等感度域拡大

検出口内の感度ムラを大幅に減少しました。マテリアルエフェクトを少なくし商品の通過性が大きく向上しました。

Auto PreChecker (自動始業前点検機能)

従来機では始業前点検において各コイル一個づつを検査していましたが、PreCheck Bar(特殊テストバー)と専用ソフトを使用することで各コイルの検出反応を自動で調べる機能が標準装備されました。
点検作業を簡素化し生産性の向上を図ります。またオプション専用サーマルプリンターを使用して検査結果を残すことができます。

※Auto PreChecker®のご紹介はこちらから

大型ブルーバック液晶

大型ブルーバック液晶搭載により、視認性と操作性が向上しました。感度設定、言語設定 履歴情報、カウンター設定など多機能な使用が可能です。

感度レベルモニター

モニターレベルの視認性の向上を図りました。検出位置ランプは8分割されており、異物の位置を正確に表示します。

検出点検テストに便利な機能追加

2ヘッドタイプは後部センサーの検出点検テスト時に前部センサーを一時的に非検出にする機能が付きました。

良品カウンター

従来オプション設定であったカウンター機能が標準で装備されました。





Hashima Co. Distributed in China             Made in Japan!
Hashima (Kunshan) Industrial Machine Co., Ltd. China agency
Aoki Shanghai Industrial Development Co., Ltd.
Shanghai HASHIMA Ltd.
HASHIMA Corporation Cambodia distributor
Aoki Industrial Sewing (Cambodia) Co., Ltd.

Aoki Industrial Sewing (Myanmar) Co., Ltd.            HN-780G GAP company dedicated to the United States!

Conveyor type needle detector HN-870CS-120/140/160/180, HN-780G-100

コンベア検針機 HN-870C





New global standard, detect φ0.8mm ferrous ball by 120mm sensor height.

Innovative sensor checking system by Auto PreChecker for saving your time.






  • New developed sensor
Ability for detection of foreign object is upgraded by new developed search coils and optimizing magnet position.


  • Catch 0.8mm ferrous ball by 120mm height sensor
0.8mm ferrous ball was only detected by 100mm height sensor previously.This time new sensor system make it possible to detect 0.8mm ferrous ball with 120mm height sensor.


  • Enlarged sensitivity equality
Dispersion sensitivity equaled, it makes “ Material effect “ decreased and products passage improved.


  • Large sized LCD
The blue LCD has improved the visibility and operatively, compared to our previous model.This has
Enabled various setting such as the sensitivity, language mode, and etc., and can show current machine condition on the display as well.


  • Needle position indication
Machine inform us location of the broken needle, so you can find easier.


  • Foot switch and restart function
Equipped with a foot switch as standard equipment.And restart function is useful for starting the conveyor belt without pushing start button.

  •
  • Product counter
Product counter is now standard equipment.


  • Conveyor speed changing function
If machine catch sewing accessories, conveyor speed can be changed 3 steps to passage.


  • optional printer
It can print the inspection record and counter result.
Product guider
Product guider is optional equipment on HN-870CS,2870C,product guider is standard equipment on HN-780G, 2780G.

Auto PreChecker
Auto PreChecker makes sensor checking more accurate and quicker.
By using PreCheck bar (Specialized test brock) & system, you do not need to check each coil one by one, the system checks sensor automatically.
Also you can keep the PreCheck result if you prepare the optional printer.
(PATENT PENDING, TRADEMARK REGISTRATION PENDING



Auto PreChecker ®のご紹介

1.Auto PreChecker ®ついて

 Auto PreChecker ®は従来の始業前点検をより正確に素早く行える870シ リーズからの新機能です。従来の始業前点検ではシングルヘッドでは24箇所、ツーヘッ ド48箇所を手動で点検する必要があり、実際の業務時間において点検作業が占める割合 が少なからずありました。Auto PreChecker ®を使えば従来の約1/5の時間で終わ ります。始業前点検はまずAuto PreChecker ®にてセンサーヘッドが正常(工場出 荷状態)で動いている事を確認します。その後、機械本体が異物発見時にモーター制御 が正しく行われる、また感度が正しく設定されているかを確認するため、テストピース を任意の場所で一度流して下さい。これを朝(始業前)、昼、夕(終業前)の1日三回 必ず行って下さい。


2.Auto PreChecker ®を使った始業前点検方法

Ⅰ.検針機本体の電源をいれます(プリンターをご購入頂いた場合はプリンターも)。

Ⅱ.ベルト面にご使用の検針機の検出高に合わせたPreCheck Bar(特殊テストバー)を置きます。

(写真1)

(写真1)のようにカバー部分に合わせるよう置いて下さい





 ← PreCheck Bar

Ⅲ.画面(1)のようなメイン画面状態にある事を確認し、操作パネルの←ボタンを押しAuto PreChecker ®を起動させます。

操作パネル



Ⅳ.機械が自動的に5回PreCheck Barを往復させます。
(*検査中は出来るだけ機械に振動を与えないで下さい。)



Ⅴ.検査が終了すると結果が画面(2,3)のように表示されます。操作パネルのボタンを押すとメイン画面に戻ります。

a.画面(2)のように全てのセンサーが「OK」と認識されると「正常」となります。

(*オプションのプリンターをご購入頂いた場合は印刷結果(1)の様な始業点検前報告書もプリントされます。)



b.画面(3)のように一つでも「FE」が表示され、「異常」と判定された場合は、もう一度PreCheck Barを置き直しAuto PreChecker ®による検査を再度試みて下さい。

外部ノイズや震度によって「FE」が表示される場合があります。その後も続けてエラーが出るようでればご購入頂きました代理店様にご連絡し、機械の使用を取りやめて下さい。

(*オプションのプリンターをご購入頂いた場合は印刷結果(2)の様な始業点検前報告もプリントされます。)



Ⅵ.本体が正常である事を確認したら、MENUボタンをおし『感度設定』よりご使用になりたい感度を設定して下さい。画面(4,5)

画面(4)

感度設定を選んで下さい。

画面(5)

上下ボタンでご使用になりたい感度を選んで下さい。



Ⅶ.感度に合わせたテストピース<写真(2)>を用意し、任意の場所1箇所でテストピースを流して下さい。<写真(3)>機械が正常であれば画面(6)のように”DETECT”となり、テストピースが戻ってきます。

必ず感度相当のテストピースを使用して下さい。
(この場合感度10.0なので1.0mmを使用)

写真(3)



Ⅷ.またツーヘッドタイプの機械は「RHモード」を使用し、フロントヘッドを無効にした状態でもテストピースを流して下さい。(画面7,8)

画面(7)


メニューから「RHテスト」を選んで下さい。
メイン画面が画面(8)のようである事を確認して下さい。
検査終了後はもう一度メニュー画面より「RHテスト」を選び通常モードに戻して下さい。

画面(8)




3.専用サーマルプリンターについて

 専用サーマルプリンターをご購入頂くと、「検針履歴」及び「始業前点検報告書」 をプリントし、日々の運用記録を残す事が可能です。


接続方法

1.プリンターI/FBOX』に『RS232Cケーブル』の9pin側を取り付けます。

プリンターI/F BOX, 三芯ケーブル

RS232Cケーブル


2.本体前側金属カバーを外し、下写真のように取り付けます。


3.液晶パネルを外しデジタルメイン基板のCN2に刺さっているコネクタを外します。コネクタの空いている4~6pinにプリンターI/Fボックスについている3芯ケーブルを、4番・・黒 5番・・白 6番・・赤 となるように差します。

※色の順番を間違えないように、注意して下さい。順番を間違えるとプリンターは動作しません。



4.コネクタを差した後、RS232CケーブルをプリンターI/Fボックスとプリンター本体に接続して下さい。




4.最後に

 このようにAuto PreChecker ®を使用する事で検針機を今まで以上に効率的、効果的に運用する事が可能となりますが、必ずマニュアルを読んで頂き正しく運用して下さい。
