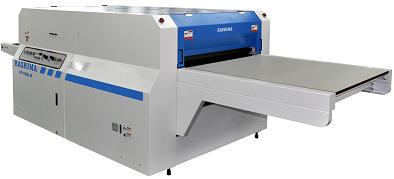

产品名 |
双加压直线式粘合整熨机 |
型号 |
HP-1000LW |
使用电源 |
3P-380V |
额定输出功率 |
21.6KW |
粘合宽度 |
1000mm |
传送带速度 |
12.7m/min(Max) |
加压力(最大) |
5.0kgf/cm2 |
温度(最高) |
198度 |
加热时间 |
6.5~31sec |
机械尺寸 |
4327(L)×1606(W)×1255(H)mm |
重量 |
约1500kg |
特点 |

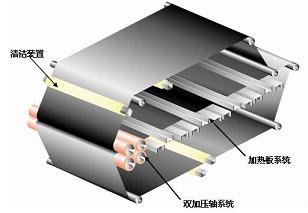

配备了新设计的双压力轴系统。第一根压力轴将布料和衬布间的胶粒均匀地分布开,第二根压力轴进一步促使已溶解的胶粒达到更好的效果。即使在小于以往压力的情况下,通过双加压系统仍然可以达到相同的粘合强度。通常情况下不会增加对布料的压力。因此,布料的质地手感不会受到任何的影响。两组压力轴采用了独立的控制单元,针对布料与衬布的充分粘合实现了更为细微的调节。 加热板区域分为4个加热单元,每个加热单元实行独立的温度控制。对布料的加热柔和,且对衬布的有效加热温度实现了更为细腻的设定。为了使皮带更好地贴合布料,加热板采用了弯弧形分布方式。 采用内侧张紧方式,避免了残留的布料(衬布)卷贴在张紧轴上情况的发生。因为卷贴在张紧轴上的布料会造成皮带的损坏。 采用新型调偏装置,在调偏装置的动作较以前减少的情况下,对皮带的位置进行调节。不增加对皮带的多余张力,减少皮带的负荷。 采用无接缝皮带,提高了皮带的使用寿命。 配备了冷却风扇装置,可对粘合后的布料进行快速的冷却。 皮带采用了里外双重清洁装置,可对皮带的里外两面进行自动清洁,从而使皮带的使用寿命得到了提升。 |
标准装备 |
|
附加装备 |
※要空气压缩机 | |
![](http://www.aoki-sh.com/pic/20110805092125335.gif) |
![](http://www.aoki-sh.com/pic/20110805092125436.jpg) |
|
製品名 |
ダブル加圧直線式接着プレス |
形式 |
HP-1000LW |
使用電源 |
3P200V |
定格出力 |
ヒーター:21.6kw |
モーター:705W |
接着巾 |
1000mm |
ベルトスピード(MAX) |
12.7m/分 |
最大圧力 |
5Kgf/cm |
温度(MAX) |
198℃ |
加圧時間 |
6.5~31秒 |
機体寸法 |
4327(L)×1606(W)×1255(H)mm |
重量 |
約 1500kg |
特長 |
● 新設計のダブル圧力ローラーを備えております。第一圧力ローラーで生地と芯地間の樹脂を均等に 押し広げ、第二圧力ローラーで溶解した樹脂のアンカー効果をさらに促進します。このダブル圧力 システムにより、従来の圧力より低い圧力でも同等の剥離強度を得ることが出来ます。必要以上に 生地に圧力を加えることがないので、生地の風合いを損なうことがありません。前後の圧力ローラー はそれぞれに独立制御が出来、接着する素材に応じた細かな圧力調節が可能です。 ● ヒーターは4つのゾーンに分割してあり、個別に温度制御が可能です。新たにヒーターテンションによる 強制加圧構造を採用。一般的には下側8本、上側4本のヒーター配列を標準としますが、ラミネート等 には上下各6本のヒーター配列にも変更可能です。 ● 内側テンション方式を採用しています。その為テンションローラーへの生地の巻きつきがありません。 生地の巻きつきによるベルトの破損を防ぎます。 ● 新型蛇行修正装置を採用しました。従来の蛇行修正装置に比べて少ない動きでベルト位置を 調整します。ベルトには余分なテンションが加わらず、ベルトへの負担を減らします。 ● シームレスベルトの採用により、ベルトの耐久性をさらに向上させました。ベルトの継ぎ目がない為、 生地へのあたりがありません。 ● クーリングFANを備えております。接着された素材をすばやく冷却します。 ● ベルトクリーナーをベルト表面だけでなく裏面にも採用しました。これによりベルトの両面がクリーニ ングされベルトの耐久性もアップします。
| | |
![](http://www.aoki-sh.com/pic/20110805092125948.gif) |
![](http://www.aoki-sh.com/pic/20110805092125742.JPG) |
|
![](http://www.aoki-sh.com/pic/20110805092127105.jpg) |
|
MODEL |
HP-1000LW |
POWER SUPPLY |
Three phase |
RATED OUTPUT |
HEATER:21.6kw |
MOTOR:705W |
FUSHING WIDTH |
1,000mm |
MAX.BELTSPEED |
12.7m/min |
MAX.PRESSURE |
5kg/cm2 |
MAX.TEMPERATURE |
198℃ |
HEATING TIME |
6.5~31sec. |
DIMENSIONS |
4,327 X 1,606 X 1,255mm |
WEIGHT |
(Aporox)1,500kg |
FEATURES |

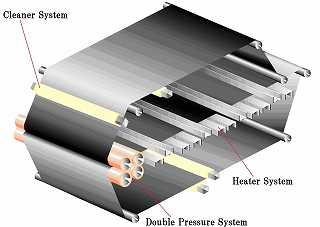

□The Newly Designed Double Pressure System assures Higher Pressure Efficiency. The first roller spreads resin between the fabric and interlining, and the second roller strengthens adhesion. □The Heater Zone is devided into Four parts and each Zone can be adjusted Separately. The Mandatory Pressure System is newly adopted to improve the Thermal Efficiency. □As the Tension Rollers are adopted on the Back of the belts, Fabrics or extra Interlining never Twine around the Tension Rollers. □Adopted a New belt warping Prevention device which moves less than old type but performs Better and prevents Extra Tension. □The Seemless Belt os adopted as standard and it promises a Long Life. □The Second Cooling fan cools down the fused ,Material immediately. □In addition to the Belt Cleaner on the surface of the Belt, another belt cleaner is adopted on the Back of the Belt. □The Dispositon of the Heater can be customized to be Flat. | | | |
粘合衬参数参考表(青木制作) |
用衬类型 |
使用范围 |
温度(℃) |
压力(9.8×104Pa) |
时间(S) |
蒸汽复合压烫 |
手烫斗压烫 |
(外衣用) PA |
男外衣 |
150~170 |
0.3~0.5 |
15~20 |
可 |
差 |
女外衣 |
140~160 |
0.3~0.5 |
15~20 |
可 |
可 |
女衬衣 |
130~160 |
0.3~0.5 |
10~20 |
差 |
可 |
(表皮用) PA |
皮衣 |
100~160 |
0.1~0.4 |
6~20 |
好 |
好 |
(高密度) PE |
男衬衫 |
160~170 |
3~4.0 |
10~15 |
可 |
差 |
(低密度) PE |
小件服装 |
120~140 |
0.6~1.2 |
10~15 |
可 |
好 |
PES |
男女衬衫 |
140~160 |
0.3~0.5 |
10~16 |
差 |
差 |
EVA |
裘皮服装 |
80~120 |
0.1~0.3 |
8~12 |
好 |
好 |
