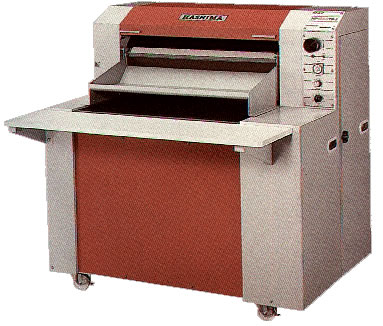

  HASHIMAハシマ HP-800TS-II转动式里衬粘合整烫机

	对象产品示意图 示意图说明 产品名 转动式里衬粘合整熨机 型号 HP-800TS-Ⅱ 使用电源 三相・単相 额定输出 加热器：4500W 电　机：90W(剥离装置25W) 温度（MAX） 200度 加圧力（MAX） 500g/cm2 传送带速度 6m/分 加热时间 6～60秒 粘合宽度 800毫米 机体尺寸 1240(宽)×1115(长)×1280(高)毫米 重量 约230kg 特点 可连续作业回转式构造。 使用强力硅胶滚轴，对加工物件施加均衡压力。 采用电子感温和SSR，使温度差降到最低程度。 电装配件实现了无节点。 能自动修正蛇行现象，操作人员可以集中精力投入加工物件。 使用表面光滑的，传送带容易清扫，耐热并且寿命长。 采用无噪音电机，驱动力也进一步加强。 800TS-Ⅱ适应加工范围大，可以将多数产品重叠作业。 侧盖儿是按键开关式，开闭简单，便于机械设备的点检和维修。 在传送带和筒部等2处安装清洗器，用以消除里衬粘合胶渗出等导致的脏污。 底部装有胶轮，可以根据车间空间情况和生产线需要随意移动。 标准装备 自动蛇行修正装置 附加装备 回转式剥离装置 ■ 対象製品イラスト イラスト説明 製品名  ロータリー芯地接着プレス 形式  HP-800TS-Ⅱ 使用電源  3P200V・1P200V 消費電力  ヒーター：4,500W  モーター：90W（剥離装置25W） 温度（MAX）  200℃ 加圧力（MAX）  500ｇ/cm2 ベルト速度（MAX）  6ｍ/分 加熱時間  6～60秒 接着幅  800mm 本体寸法  1,240(W)×1,115(D)×1,280(H)mm 重量  約230kg 特長  連続的に接着できるロータリータイプです。 強力なシリコンゴムローラーを使用し、素材に均一な圧力をかけます。 電子サーモとＳ.Ｓ.Ｒ.を採用していますので、温度差は最小です。電装部品は無接点化を計りました。 ベルトの蛇行を自動修正していますので、作業者は、素材を投入するだけに専念出来ます。 表面の滑らかなテフロンベルトを使用。ベルトの掃除も簡単で、熱に強く、長寿命です。 駆動モーターは、音の静かなインダクションモーターを使用し、加えてパワーアップしました。 800ＴＳ-Ⅱは、製品受皿が大きくなり、多くの製品が積重ね出来ます。 サイドカバーがワンタッチの開閉式になり、機械の保守点検が簡単になりました。 ベルトとドラムの2ヵ所にクリーナーを取付ける事により、芯地樹脂のしみ出し等に依るトラブル解消を計りました。 キャスターが付いていますので、工場スペース、生産ラインの都合で移動する事が出来ます。 標準装備  自動蛇行修正装置 オプション  回転剥離装置 ■ ILLUSTRATION OF PRODUCTS ILLUSTRATION MODEL HP-800TS-Ⅱ POWER SUPPLY Three phase or single phase RATED OUTPUT HEATER：4,500W MOTOR：90W(Strip-off device:25W) MAX.TEMPERATURE 200℃ MAX.PRESSURE 500ｇ/cm2 MAX.BELT SPEED 6m/min HEATING TIME 6～60sec FUSING WIDTH 800mm DIMENSIONS 1,240(W)×1,115(D)×1,280(H)mm WEIGHT (approx.) 230kg FEATURE A strong sillcon rubbered roller ensures uniform pressure. Electric thermostat and S.S.R(Solid State Relay) control the temperature difference to a minimum, and “electrical contactpointless” components are used. Belt warping is automatically corrected, therefore, the operator only needs to insert the material. A smooth-surfaced heat-proof Teflon belt is used, so belt cleaning is easy. A more powerful and quiet induction motor is used to increase efficiency. This machine has a larger receiver, which allow stacking of a larger quantity of products. A touch & open type side cover is used to make inspection and maintenance of the machine easier. Two cleaners are installed. One is on the belt and the other is on the drum to prevent trouble such as resin strike back. Casters allow easy movement of the machine therefore it’s position in the factory can be easily changed. OPTIONAL EQUIPMENT A rotary strip-off device       粘合衬参数参考表（青木制作） 用衬类型 使用范围 温度（℃） 压力（9.8×104Pa） 时间（S) 蒸汽复合压烫 手烫斗压烫 （外衣用）  PA 男外衣 150～170 0.3～0.5 15～20 可 差 女外衣 140～160 0.3～0.5 15～20 可 可 女衬衣 130～160 0.3～0.5 10～20 差 可 （表皮用）  PA 皮衣 100～160 0.1～0.4 6～20 好 好 （高密度）  PE 男衬衫 160～170 3～4.0 10～15 可 差 （低密度）  PE 小件服装 120～140 0.6～1.2 10～15 可 好 PES 男女衬衫 140～160 0.3～0.5 10～16 差 差 EVA 裘皮服装 80～120 0.1～0.3 8～12 好 好   青木公司服务Service: 我们为您特备有24小时紧急服务电话全天候待命，一旦您购买的设备发生故障或使用中出现的问题，我们将第一时间为您电话解决或在最短的时间内赶到现场解决问题，保证您的生产不受影响。青木公司售后技术专线0-18602119933 青木公司技术Technology： 我们拥有国内最专业技术力量及经验丰富的专业人员，售后服务完善，配件库存充足。 青木公司实力Strength： 我们坚信,良好的服务是建立在齐全的产品及充裕的库存基础上的，因此,我们建立了庞大的库存仓库及完善的服务流程,相信你所需要的羽岛设备都能在我们的库存里找到.请放心使用我们提供的羽岛设备。您将得到我们优质的服务,同时将会得到青木专业的技术支撑！感谢您的支持！
